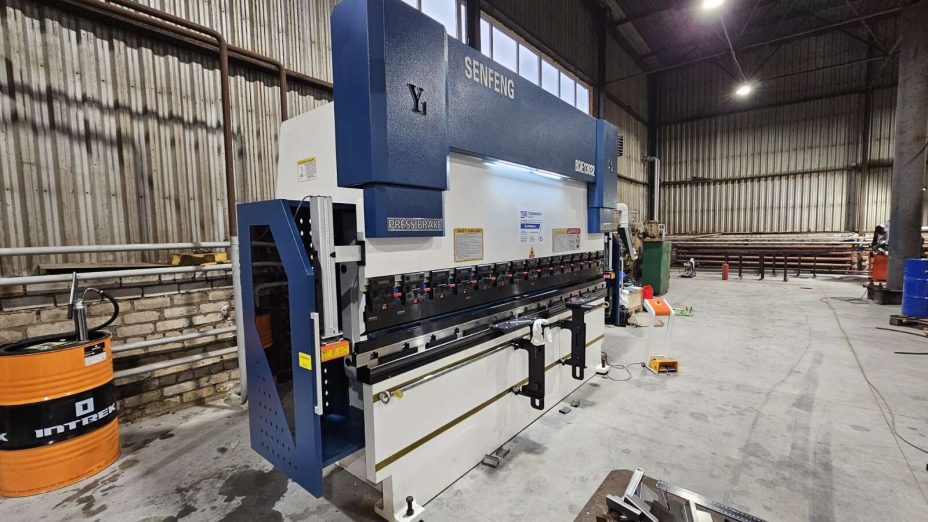

Точность, скорость и повторяемость — ключевые требования к современному листогибочному оборудованию. Гибочные станки и листогибочные прессы с ЧПУ https://prompart.com/catalog/stanki_i_oborudovanie/listogibochnye-pressy/gibochnye_pressy_s_chpu/ стали стандартом для предприятий, выпускающих корпусные детали, элементы вентиляции, металлоконструкции и многие другие изделия из листового металла. Числовое программное управление позволяет автоматизировать процесс гибки, минимизировать человеческий фактор и выполнять сложные последовательности операций с минимальной переналадкой. Рынок предлагает модели от компактных настольных версий до мощных промышленных машин с усилием свыше 1000 тонн. Разберём устройство, преимущества, критерии выбора и современные тенденции в этом сегменте оборудования.
Устройство и принцип работы листогибочного пресса с ЧПУ

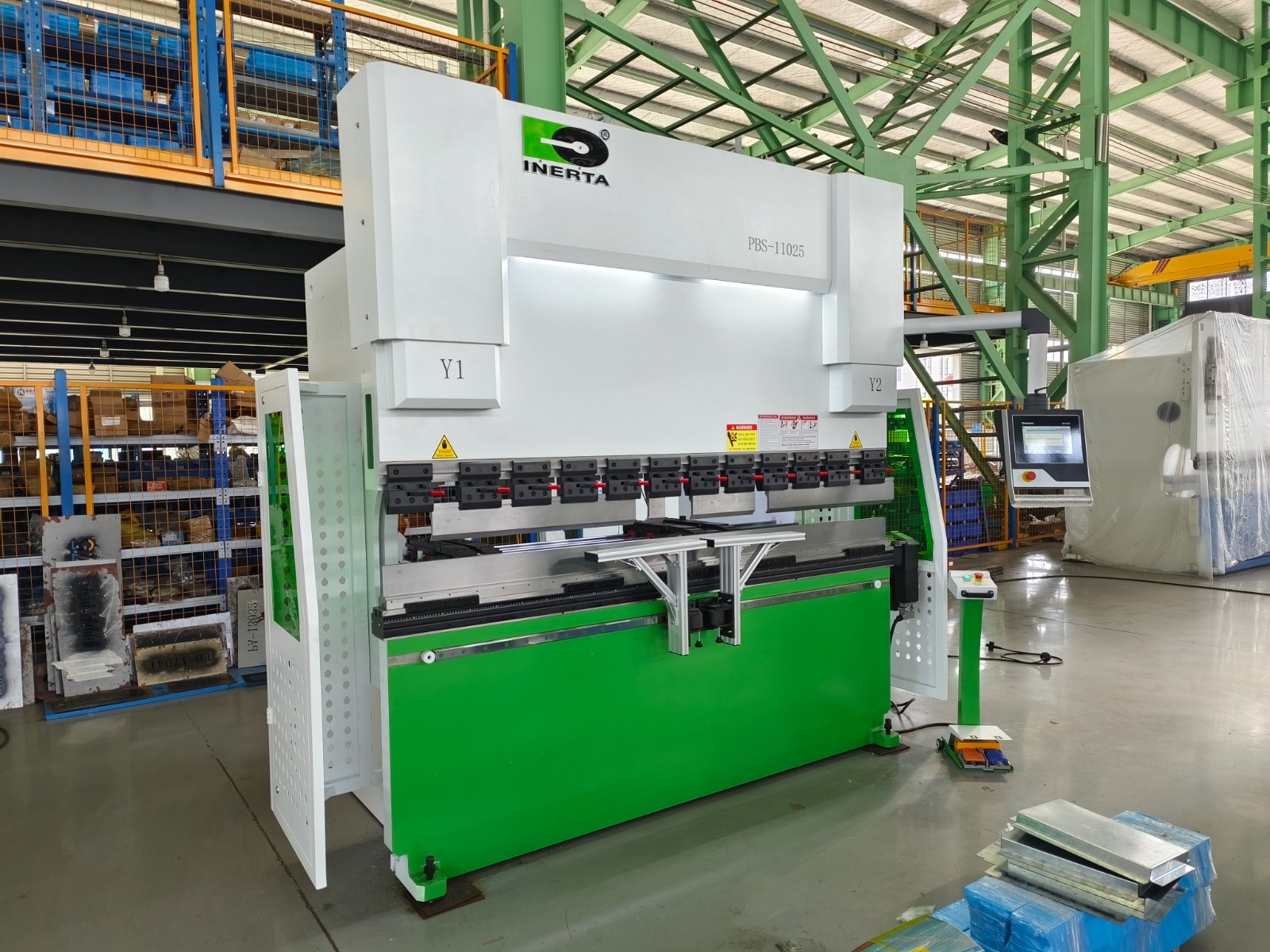

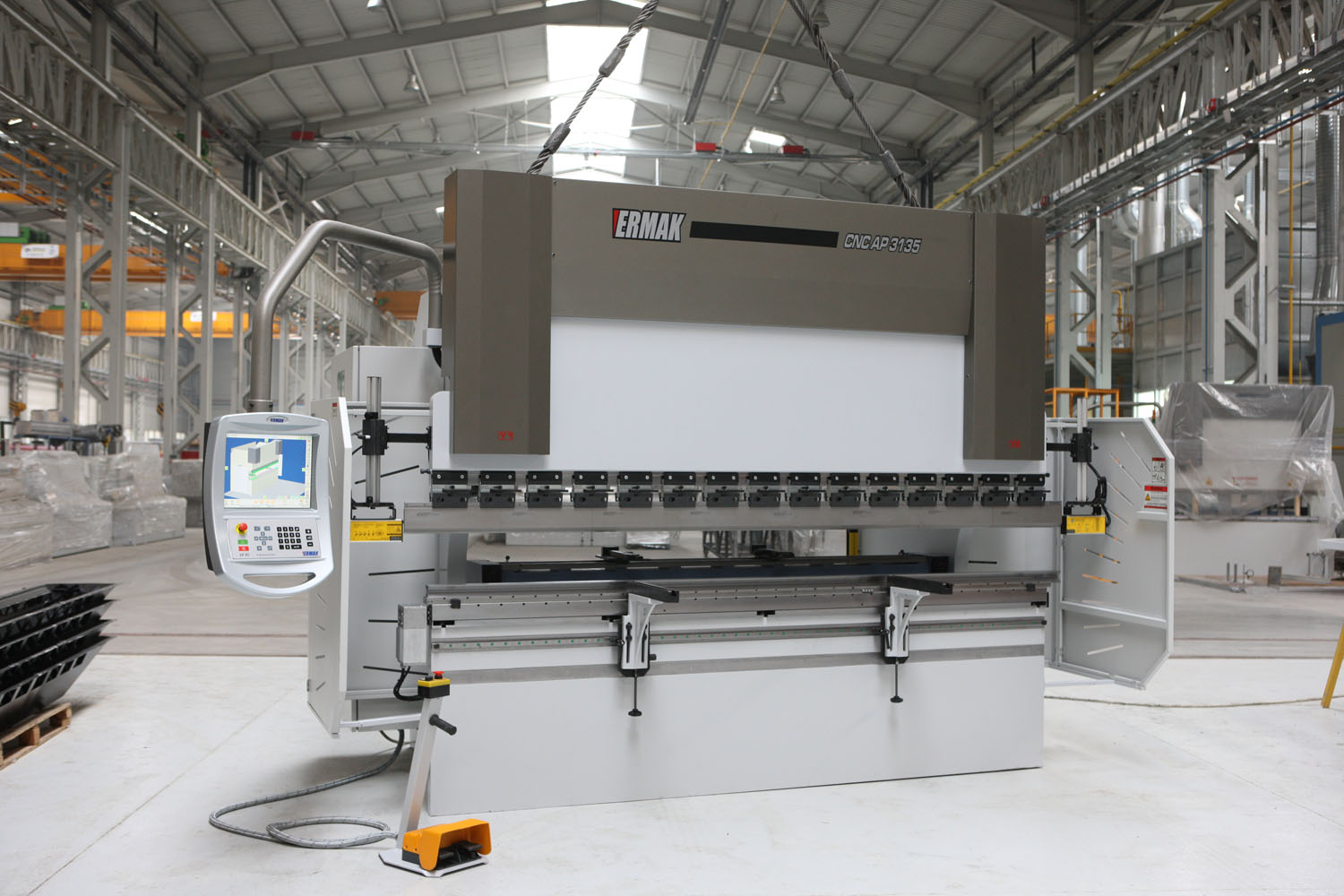

Листогибочный пресс с ЧПУ состоит из станины (несущей рамы), верхнего ползуна с закреплённым пуансоном и нижней стойки с V-образной матрицей. Гидравлическая или сервогидравлическая система обеспечивает перемещение ползуна с заданной скоростью и усилием. Современные модели оснащены синхронизацией движения по двум сторонам, что гарантирует параллельность пуансона и матрицы даже при гибке длинных заготовок.
Основное отличие от обычных прессов — наличие системы ЧПУ, которая управляет всеми параметрами процесса: глубиной хода ползуна, скоростью подхода и рабочего хода, автоматическим изменением усилия на разных участках для компенсации деформации станины. Пульт управления с сенсорным экраном позволяет оператору вводить геометрические параметры детали (длина, толщина, угол гиба), а контроллер самостоятельно рассчитывает необходимые настройки — положение упоров, требуемое усилие и положение заднего упора (поддержки).
Преимущества гибочных станков с ЧПУ перед ручным оборудованием
Переход на оборудование с числовым программным управлением даёт предприятию ряд стратегических преимуществ. Во-первых, это точность: погрешность гибки на современных прессах с ЧПУ составляет ±0,5–1°, что критически важно для сборных конструкций, где детали должны идеально стыковаться. Во-вторых, высокая производительность: автоматический подвод и смена инструмента, программируемые последовательности позволяют гнуть сложные профили в один цикл, без промежуточных перестановок заготовки.
В-третьих, это повторяемость. ЧПУ-программа может быть сохранена в библиотеке и использована многократно — при следующем заказе достаточно вызвать файл, и пресс настроится автоматически. Это исключает разброс параметров между сменами и разными операторами. В-четвёртых, безопасность: современные системы оснащены лазерными или световыми барьерами, которые останавливают ползун при попадании рук в опасную зону, а также датчиками контроля наличия заготовки.
- Точность: ±0,1 мм по позиционированию, ±0,5° по углу гиба.
- Производительность: до 30–40 циклов в час для деталей средней сложности.
- Гибкость: библиотека программ, быстрая переналадка (менее 10 минут).
- Энергоэффективность: сервогидравлические модели потребляют на 50–70% меньше энергии, чем классические гидравлические.
Выбор гибочного станка: ключевые параметры и критерии
Подбор листогибочного пресса с ЧПУ требует внимательного анализа производственных задач. Основной параметр — усилие (тоннаж), которое должно соответствовать максимальной толщине и длине гиба. Для приблизительного расчёта можно использовать формулу P = (1,42 × S² × L) / V, где S — толщина (мм), L — длина гиба (м), V — ширина открытия матрицы (мм). Однако для точного подбора следует обращаться к таблицам производителей или использовать онлайн-калькуляторы.
Второй параметр — длина рабочей части (расстояние между стойками). Она должна быть больше длины самой длинной заготовки на 20–30% для возможности установки вспомогательных приспособлений и инструмента. Третий — ход ползуна (открытая высота), особенно важен для гибки высоких фланцев и сложных коробчатых профилей. Стандартный ход 150–250 мм подходит для 80% задач, но для специальных изделий может потребоваться 400–600 мм.
- Определите максимальную толщину и длину заготовок, с которыми будете работать.
- Рассчитайте требуемое усилие с запасом 20–30% для компенсации разброса свойств металла.
- Выберите тип привода: гидравлический (универсальный), сервогидравлический (экономичный), электрический (высокоскоростной для тонких материалов).
- Оцените систему ЧПУ: наличие цветного сенсорного экрана, интуитивность интерфейса, возможность импорта 3D-моделей (DXF, STEP).
- Уточните функцию компенсации прогиба станины (crowning) — обязательна для гибки длинных деталей (более 2 метров).
Не менее важны наличие сервисного центра в вашем регионе, гарантийные сроки и стоимость расходных материалов (масло, фильтры, инструмент). Популярные бренды (Amada, Trumpf, Bystronic, Dener) предлагают надёжное оборудование, но и цена соответствующая. Европейские производители, в отличие от азиатских, дают более длительную гарантию и развёрнутую документацию.
Инструментальная оснастка для прессов с ЧПУ
Качество гибки определяется не только станком, но и оснасткой — пуансонами и матрицами. Для прессов с ЧПУ используется инструмент с высокой точностью геометрии и твёрдостью (HRC 58–62). Стандарт крепления может быть европейским (с хвостовиком) или американским (с пазом). Важно, чтобы поставщик инструмента был совместим с вашим типом крепления и системой быстрой смены.
Выбор инструмента зависит от материала: для нержавеющей стали требуются пуансоны с покрытием TiN или TiAlN, снижающие трение и предотвращающие появление задиров. Для алюминия и меди — полированные пуансоны с малым радиусом закругления. Также существуют специальные инструменты для гибки труб, для Z-образных профилей и для коробчатых деталей с высокими бортами. Не забывайте о необходимости регулярной замены изношенных матриц — затупленные кромки ухудшают качество гиба и перегружают пресс.
Программное обеспечение и автоматизация
Современные гибочные станки с ЧПУ интегрируются с CAD/CAM-системами, что позволяет моделировать весь процесс гибки в 3D-среде до первого реза. Программное обеспечение рассчитывает последовательность операций, определяет позиции заднего упора, автоматически проверяет на коллизии (столкновение инструмента с заготовкой) и генерирует управляющий код для ЧПУ. Это особенно ценно при изготовлении сложных деталей с несколькими гибами в разных плоскостях.
Системы с функцией «offline programming» позволяют разрабатывать программы без остановки станка, что увеличивает коэффициент полезного использования оборудования (до 85–90%). Для передачи программ используется USB, Ethernet или Wi-Fi. Некоторые модели поддерживают удалённый мониторинг состояния пресса (температура масла, усилие, количество циклов), что помогает планировать техническое обслуживание и предотвращать внезапные поломки.
Дополнительные опции: система автоматической компенсации пружинения на основе данных датчиков угла; голосовое управление; эргономичный пульт с возможностью программирования «на лету» прямо на стадии пробной гибки. Инвестиции в современное ПО окупаются через сокращение отходов и ускорение выпуска первых качественных деталей.
Тенденции и инновации в листогибочных прессах с ЧПУ
Технологический прогресс в области гибочных станков движется по нескольким направлениям. Первое — гибридные приводы, сочетающие гидравлику и электрические сервоприводы. Они обеспечивают высокую скорость подвода и точность рабочего хода, при этом потребляют на 40–60% меньше энергии. Второе — использование искусственного интеллекта для прогнозирования износа инструмента и коррекции параметров в реальном времени в зависимости от упругости конкретной партии металла.
Третье — роботизация: автоматизированные ячейки с манипуляторами для загрузки листов, позиционирования и укладки готовых деталей. Это позволяет организовать безлюдное производство на ночную смену или полностью автоматизировать узкие места. Четвёртое — развитие интерфейсов дополненной реальности (AR), когда оператор через очки или планшет видит виртуальную разметку на реальной заготовке, что упрощает настройку и контроль положения упоров.
Производители уделяют внимание модульности — возможность наращивать длину станка, добавлять дополнительные оси (например, поворот заднего упора или выдвижной нож) для расширения технологических возможностей без замены всей машины. В итоге современный листогибочный пресс с ЧПУ — это не просто «гибочная машина», а интегрированное решение, которое становится центром гибкой производственной системы, способной быстро адаптироваться к изменению номенклатуры и требований рынка.
