Как выбрать патрон для токарного станка?


Для удержания заготовки используется патрон, обеспечивающий необходимое усилие зажима и точность центрирования. В этой статье рассматриваются основные темы, связанные с выбором устройства.


Как выбрать патрон для токарного станка?

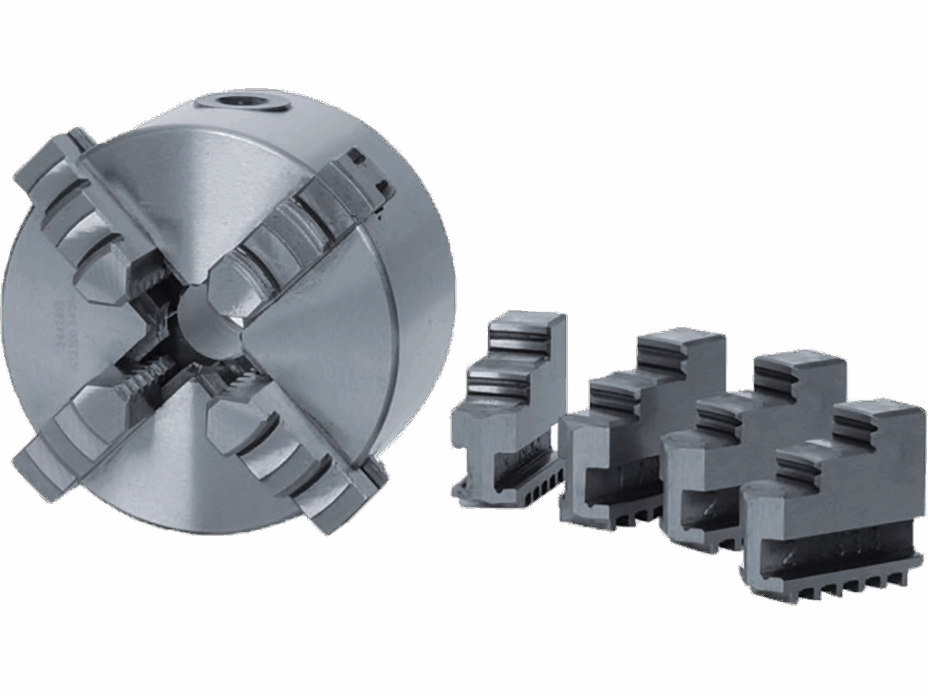

Токарный патрон — часть оборудования токарного станка, фиксирующая заготовку на столе. Включение патрона позволяет производить обработку изделий на высоких скоростях, гарантирует точность установки детали и создает необходимое усилие прижима. Каждый патрон имеет кулачки токарные , которые служат для удержания и центрирования заготовки.

Количество кулачков может быть различным (2, 3, 4, 6) в зависимости от конструкции и размеров патрона. Все поворотные кулачки делятся по конструкции на несколько типов. Прямые линии для крепления детали изнутри. Комплект для зажима заготовок большого диаметра. Для крепления детали снаружи. Сборные, со специальной рейкой, которая крепится на специальную накладную гребенку.


Особенности, назначение и основные параметры


По сути, патрон является одним из основных элементов технического оснащения и необходим для надежного крепления к шпинделю деталей разного размера. Точность зажима обеспечивает центрирование и вертикальность поверхности заготовки. Является важным элементом в комплексе оборудования ручных, полуавтоматических и автоматических металлообрабатывающих станков. Этот тип зажима устанавливается на передней бабке станка.

За счет того, что передача вращения осуществляется от электродвигателя через редукторы и раздаточные коробки. Для изготовления деталей требуется несколько поворотных патронов, которые подбираются с учетом важнейших эксплуатационных и технических параметров: Выбор дизайна и количества гребенок (прижимных элементов), расположение гребней, возможность установки нескольких заготовок.

Прочный диаметр патрона. Это размер троса, диаметр и расположение монтажных отверстий. объем заготовки. Необходимо учитывать наибольший и наименьший диаметры, а также выбирать способ наружного или внутреннего крепления через перевернутые камеры. Необходимо учитывать допустимый вес заготовки.

Какой диаметр отверстия в корпусе патрона. Это необходимо для обработки длинного стержня. Максимальное значение оборотов. Популярность сборных губок сокращает время наладки для обработки детали, часто когда требуется переход от прямого к обратному.

В токарных патронах этот тип кулачков вызывает ошибку из-за перестановки «реверсивных» и поэтому используется в токарных патронах диаметром 250 мм и выше. Погрешность в точности здесь не такая уж большая, зато трудозатраты на переустановку сокращаются вдвое.
