Карданный вал: принцип работы и как выбрать подходящий

Карданный вал – это ключевой компонент трансмиссии автомобиля, который передает крутящий момент от двигателя к колесам. В данной статье мы подробно рассмотрим принцип работы карданных валов, а также расскажем о том, как выбрать подходящий вал для вашего автомобиля.

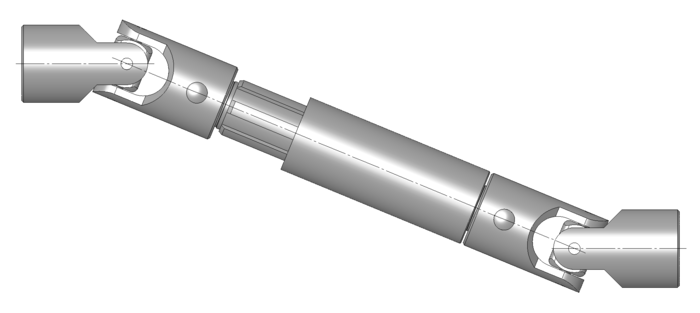

Основные компоненты карданного вала

Карданный вал состоит из следующих основных компонентов:

1. Труба - основная часть, которая может быть изготовлена из стали или алюминия. Труба служит для передачи крутящего момента от одного конца вала к другому.
2. Крестовины - соединительные элементы, которые обеспечивают передачу крутящего момента под углом. Крестовины позволяют сохранять непрерывность вращения, что делает их идеальным решением для передачи движения между двумя валами, расположенными под углом друг к другу.
3. Подшипники - элементы, обеспечивающие равномерное и плавное вращение карданного вала. Они также служат для снижения трения между валом и другими элементами трансмиссии.
4. Фланцы - компоненты, обеспечивающие соединение карданного вала с другими элементами трансмиссии, такими как раздаточная коробка и задний мост.

Принцип работы

Когда двигатель автомобиля начинает работать, он генерирует крутящий момент, который передается через коробку передач на карданный вал. Вал в свою очередь передает крутящий момент через крестовины и фланцы к ведущим колесам автомобиля или другому рабочему механизму.

Крестовины компенсируют угловые смещения между двигателем и ведущими колесами, обеспечивая плавное и непрерывное вращение вала. Благодаря этому, он способен передавать крутящий момент даже при изменении угла между валами и колебаниях автомобиля на неровной дороге.

Подшипники, установленные в крестовинах, обеспечивают плавное и равномерное вращение, снижая трение и износ между компонентами трансмиссии. Они также амортизируют вибрации, возникающие в процессе работы двигателя и передачи.

Фланцы, расположенные на концах вала, обеспечивают его надежное соединение с другими элементами трансмиссии, такими как раздаточная коробка и задний мост. Они также участвуют в передаче крутящего момента и воспринимают радиальные и аксиальные нагрузки.

Как выбрать подходящий карданный вал

1. Определите тип вашего автомобиля. В зависимости от типа автомобиля (легковой, грузовой, сельскохозяйственный транспорт) требования к карданным валам могут существенно различаться. Например, для легковых автомобилей обычно подходят более легкие и компактные валы, в то время как для грузовых машин требуются более прочные и массивные конструкции.
2. Оцените мощность и крутящий момент двигателя. Выбор карданного вала напрямую зависит от мощности и крутящего момента двигателя вашего автомобиля. Вал должен быть способен выдерживать соответствующие нагрузки и обеспечивать надежную передачу крутящего момента.
3. Учитывайте особенности конструкции автомобиля. При выборе важно учитывать особенности конструкции вашего автомобиля, такие как расстояние между двигателем и ведущими колесами, углом двигателя и другие параметры. Это позволит вам определить оптимальную длину и диаметр вала, а также выбрать наиболее подходящий тип крестовин и подшипников.
4. Обратите внимание на качество материалов и изготовления. Качество карданного вала во многом определяет его надежность и долговечность. Выбирайте валы из высокопрочных материалов, таких как сталь или алюминий, а также обращайте внимание на качество сварных швов и обработки поверхностей.

Обслуживание и ремонт карданных валов

Для обеспечения долговечности и надежности работы карданных валов необходимо проводить их регулярное техническое обслуживание. Основные процедуры включают проверку состояния подшипников, крестовин, фланцев и трубы вала, а также смазывание соединительных элементов.

При обнаружении износа или повреждений компонентов следует обратиться к специалистам для проведения ремонтных работ. В некоторых случаях возможна замена отдельных элементов, таких как крестовины или подшипники, в других – может потребоваться замена всего вала. Ремонт карданного валла должен выполняться квалифицированными мастерами, обладающими необходимыми знаниями и инструментами.

Часто задаваемые вопросы

Каковы основные признаки износа карданного вала?

Основными признаками износа являются появление посторонних шумов и вибраций при движении автомобиля, заметное снижение мощности и увеличение расхода топлива. Если вы столкнулись с подобными симптомами, рекомендуется обратиться к специалистам для диагностики и, при необходимости, проведения ремонта.

Сколько стоит замена карданного вала?

Стоимость замены зависит от множества факторов, таких как модель и марка автомобиля, тип и размер, а также регион и стоимость услуг автосервиса. В среднем, замена карданного вала может обойтись вам от нескольких тысяч до десятков тысяч рублей.

Каков срок службы карданного вала?

Срок службы зависит от множества факторов, включая качество материалов и изготовления, условия эксплуатации автомобиля и своевременность проведения технического обслуживания. В среднем, карданный вал может служить от 100 000 до 200 000 километров пробега, однако иногда требуется замена отдельных компонентов, таких как крестовины или подшипники, на более ранних этапах эксплуатации.
