Рукава высокого давления (РВД) являются ключевым элементом гидравлических систем любой современной техники — от строительных экскаваторов до промышленных прессов. Качественное изготовление шлангов РВД требует строгого соблюдения технологической дисциплины, использования профессионального оборудования и контроля на каждом этапе производства .
Изготовление шлангов РВД и сборки включает несколько последовательных операций: подготовку комплектующих, отрезку рукава, зачистку (окорку), фитингование, опрессовку (обжим), контроль качества и гидравлические испытания . Каждый из этих этапов напрямую влияет на надёжность и срок службы готового изделия.
Выбор и подготовка комплектующих

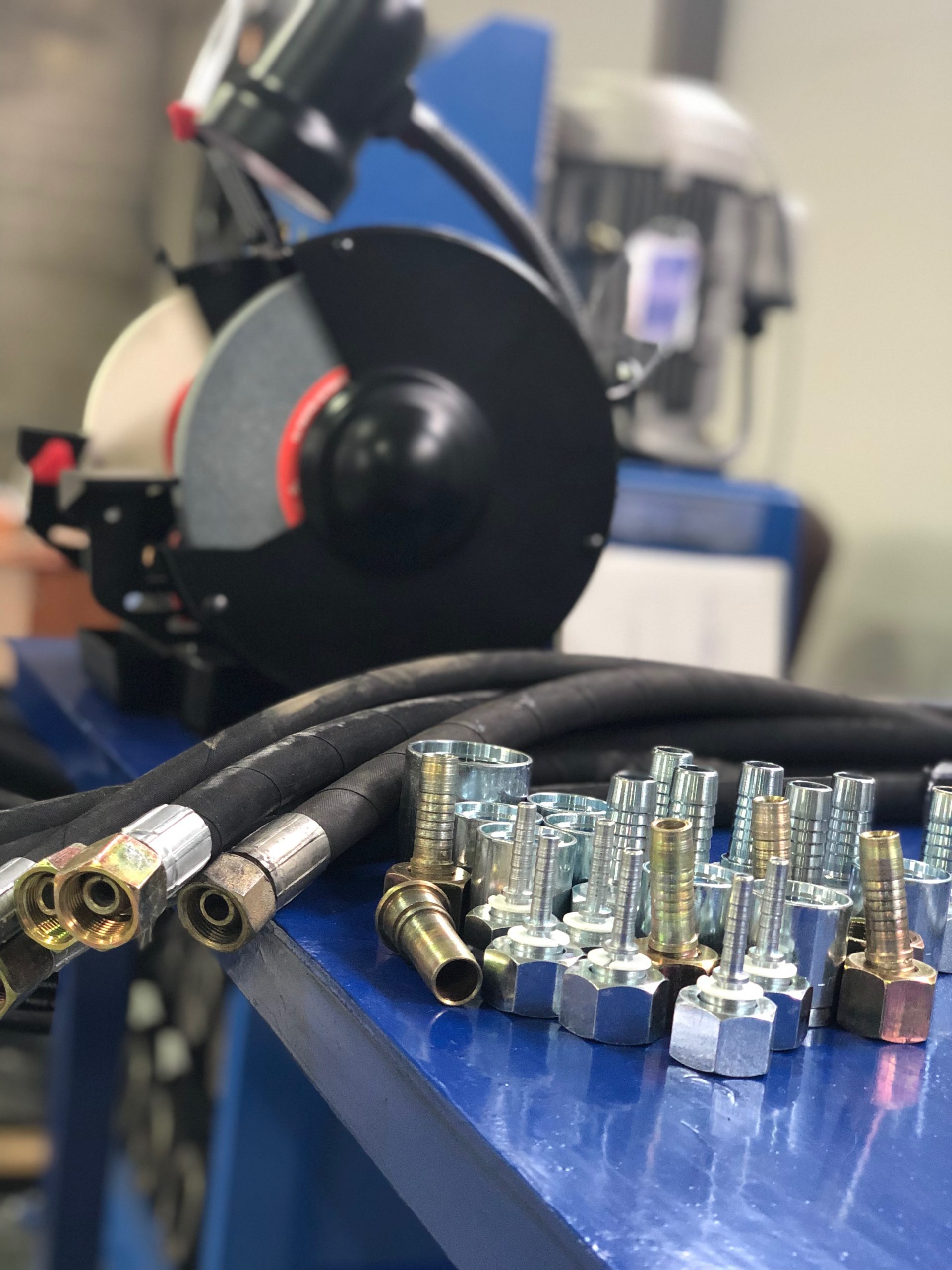

Процесс начинается с правильного подбора всех элементов будущего шланга. Кладовщик-наборщик подбирает фитинги и муфты в строгом соответствии с типом, диаметром и рабочим давлением рукава . На этом этапе также настраивается оборудование под нужный диаметр: на обжимном станке устанавливаются кулачки соответствующего размера .
При выборе комплектующих учитываются следующие критерии:
- Тип шланга: оплёточный (1SN, 2SN) или навивочный (4SP, 4SH, R13, R15) .
- Диаметр (DN): определяется по расходу рабочей жидкости и допустимой скорости потока (2–5 м/с) .
- Тип фитинга: выбирается в зависимости от места подключения — угольники, тройники, крестовины, муфты и заглушки .
- Стандарт резьбы: DK, DKO, JIS, BSP, ORFS, NPTF и другие .
«Неправильно подобранные комплектующие могут привести к разгерметизации или повреждению шланга» .
Отрезка рукава

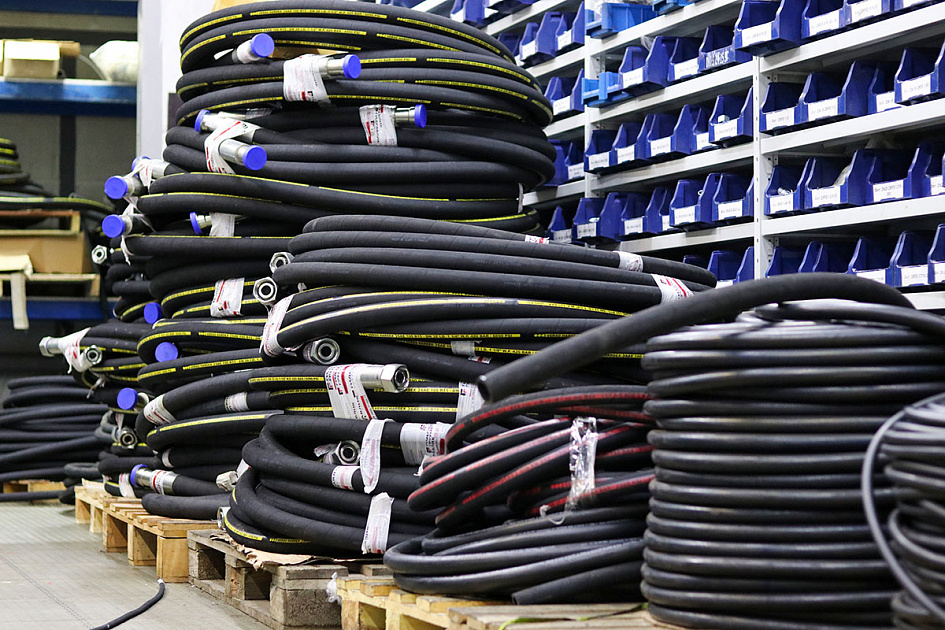

Отрезка рукава и шлангов высокого давления производится на специализированном отрезном оборудовании, так как качество и ровность среза напрямую влияют на дальнейшую эксплуатацию готового изделия . Бухта рукава длиной от 20 до 100 метров разматывается, размеряется и нарезается по требуемому размеру .
Важно использовать отрезные станки с алмазным напылением, а не углошлифовальные машины (УШМ), чтобы избежать попадания абразивных продуктов износа внутрь рукава . Ровный и чистый срез обеспечивает правильную посадку фитинга и герметичность соединения .
Зачистка (окорка) рукава
Окорка — это операция удаления наружного резинового слоя на определённую длину, необходимую для монтажа муфты и фитинга . Эта процедура обязательна для многоплёточных и спиральных шлангов (например, 4SP, 4SH), работающих при высоких давлениях .
Зачистка выполняется на окорочных станках и обеспечивает максимальное прилегание муфты и фитинга к металлической оплётке шланга . При использовании продольного метода обжима для рукавов с одной или двумя оплётками окорка наружного слоя не требуется — тонкий слой резины легко прорезается зубьями муфты .
Опрессовка (обжим) РВД

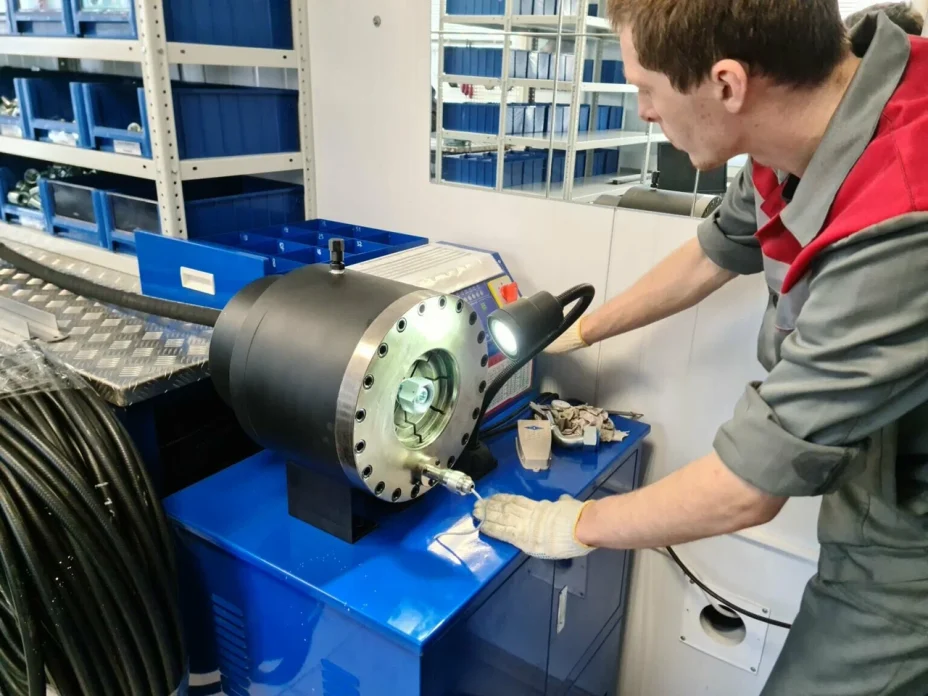

Обжим является самым ответственным этапом производства РВД и выполняется на специализированных обжимных станках-прессах . Существует два основных метода обжима.
Поперечный метод
Традиционный для России способ, выполняемый по ГОСТ 6286-73. При поперечном обжиме формируются выступы на гильзе, с помощью которых она удерживает фитинг на рукаве. Метод требует обязательной окорки рукава на длину муфты .
Однако этот способ считается устаревшим, поскольку РВД, изготовленные по такой методике, выдерживают рабочее давление не более 120 Бар (12 МПа), что недостаточно для современных гидравлических систем .
Продольный (европейский) метод
Более универсальный и технологически совершенный метод, пришедший на смену поперечному. Фитинг вставляется в рукав, а сверху надевается муфта с внутренними кольцевыми зубцами. При обжиме муфта врезается в металлическую оплётку рукава, а замок на муфте и фитинге служит для дополнительного крепления .
Продольный метод позволяет изготавливать как оплёточные, так и навивочные РВД, выдерживающие рабочее давление до 450 Атм (45 МПа) .
«Такой метод зарекомендовал себя как наиболее эффективный и устойчивый к высоким рабочим давлениям в гидросистемах и агрегатах» .
Особенности соединений Interlock
Для многоплёточных и спиральных шлангов (R13, R15, 4SH), работающих при сверхвысоких давлениях, применяются соединения типа Interlock. Они имеют двойную защиту от вырывания фитинга и требуют обязательной окорки как наружного, так и внутреннего слоя рукава .
Контроль качества и испытания
После опрессовки каждый рукав проходит обязательный контроль качества. Наиболее распространённый метод — проверка с помощью контрольного щупа: при правильной опрессовке щуп входит в фитинг до середины толстого конца. Если щуп входит полностью, оператор регулирует пресс, уменьшая конечный диаметр соединения .
Контрольные операции включают:
- Визуальный осмотр на наличие внешних механических повреждений и трещин .
- Измерение внутреннего диаметра фитинга калибром .
- Гидравлические испытания на герметичность и прочность .
Некоторые производители предлагают дополнительное тестирование готовых изделий на специальных стендах, позволяющих проверить нагрузку в максимально жёстких условиях, а также обработать РВД водомасляной смесью с антикоррозийным эффектом .
Оборудование для изготовления РВД
Современное производство РВД оснащается высокотехнологичным оборудованием ведущих мировых производителей. Для сравнения приведены характеристики популярных моделей обжимных прессов .
| Характеристика | Манкупер MK-90 | Uniflex S 6.2 Ecoline |
|---|---|---|
| Обжимное усилие | 367 т | Уточняется |
| Диапазон обжима | 6–51 мм | 6–139 мм |
| Максимальный размер шланга | 2 дюйма, 4-слойный | До 5,5 дюймов |
| Производительность | 120 шт/ч | Уточняется |
| Вес | 220 кг | Уточняется |
Для резки рукавов используются отрезные станки с алмазным напылением, обеспечивающие быстрый и точный рез без образования заусенцев .
Практические рекомендации по выбору и эксплуатации
При заказе изготовления РВД в РВД Маркет следует учитывать несколько ключевых параметров .
Выбор армирования: для манёвренных трасс со средним давлением подходят оплёточные шланги 2SN/2SC. Для ударных нагрузок и высокого давления — спиральные 4SP/4SH/R13/R15. Для зимних условий выбирается низкотемпературное исполнение, сохраняющее эластичность .
Температурный режим: материал внутренней трубки (NBR, FKM, PTFE) выбирается в зависимости от температуры и агрессивности рабочей среды. При повышенных температурах допустимое рабочее давление снижается .
Радиус изгиба: минимальный радиус указан в паспорте изделия. Перегибы приводят к ускоренному износу и появлению трещин у хвостовика .
Качественно выполненное обжимное соединение — это гарантия безопасности, герметичности и длительного срока службы гидравлической системы .
