Диод Шоттки: принцип работы и зачем он нужен

​​Между серединой 1950-х и концом 1960-х годов, отрасль здравоохранения находилась на пороге масштабного перехода с развитием исследований в области рентгеновских и гамма-лучей. Однако сложность разработки коммерческого детектора была намного сложнее, чем теоретический анализ. Кристаллы CdTe показали очень изменчивый результат до введения диода Шоттки в качестве поверхностного барьера.

Тем не менее, Такахаши создал улучшенную версию, добавив к диодам сложенные детекторы. Фактически, именно так диод Шоттки стал неотъемлемой частью детекторов рентгеновского излучения. Стоимость таких деталей бюджетная, недорого купить диод шоттки вы можете тут https://electronoff.ua/diody-shottki

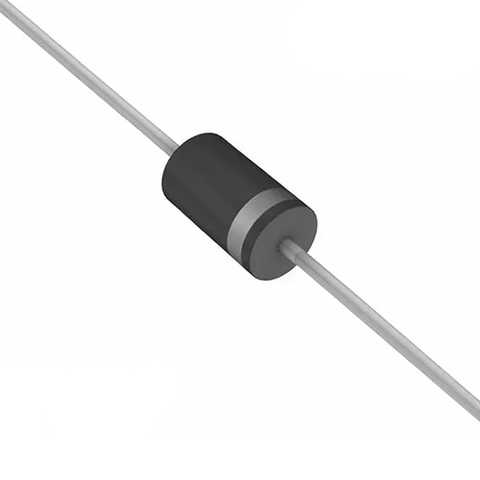

Диод Шоттки представляет собой тип полупроводникового диода с малым падением прямого напряжения, что помогает обеспечить высокую скорость переключения.

Например, типичный диод P-N имеет относительно более высокое прямое напряжение в диапазоне от 600 до 700 мВ. В случае диода Шоттки, прямое напряжение падает более чем на 70 процентов. В среднем общее прямое напряжение, создаваемое диодом Шоттки, колеблется от 150 мВ до 300 мВ в максимуме.

Принцип работы

Диод Шоттки в первую очередь известен высокой скоростью переключения и уменьшенным прямым падением напряжения. Кроме того, переход между металлическим электродом и полупроводником не имеет обедненного слоя, что делает невозможным накопление диодом дополнительных зарядов на переходе, как в случае PN-диодов. Следовательно, ток течет через диоды напрямую каждый раз, когда происходит падение напряжения.

Структура диода

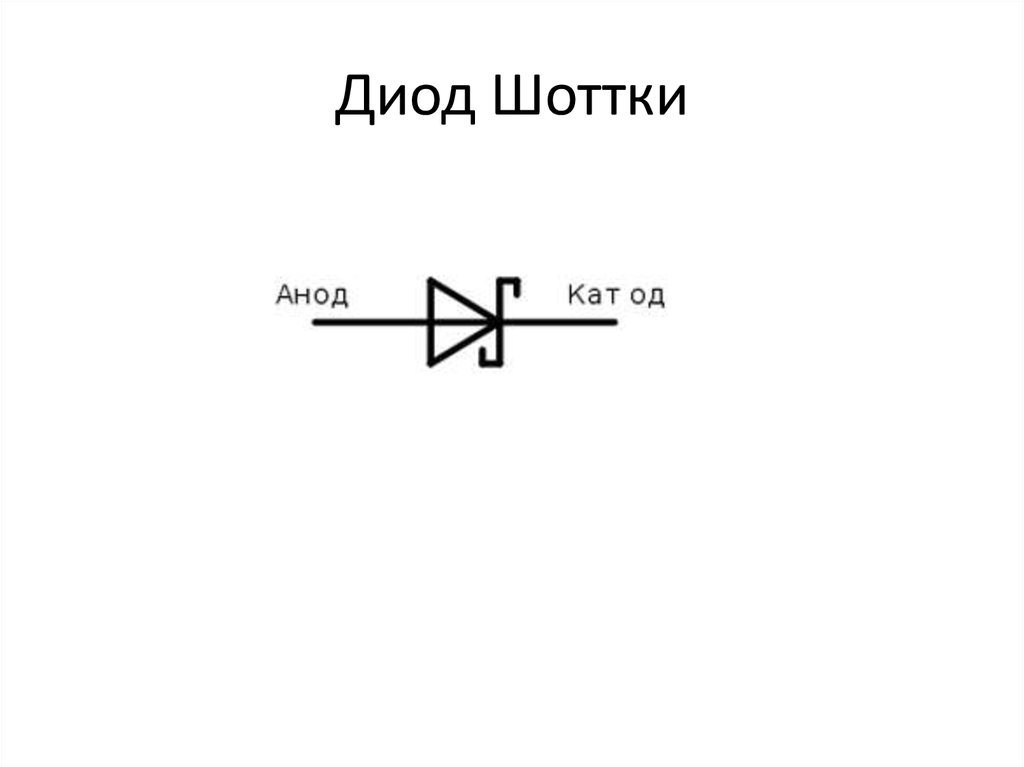

Диод Шоттки состоит из металлических электродов, соединенных с полупроводником N-типа. Как упоминалось выше, эти металлические электроды, в отличие от традиционных типов P и N, предотвращают истощение слоев. Отныне это создает стабильное монополярное устройство, которое гораздо более стабильно структурно, чем обычные биполярные устройства. Металлический конец обозначается как Анод и полупроводник N-типа как Катод. Кроме того, это создает единый путь прохождения тока от анода (металла) к катоду (полупроводник) без обратного потока вообще.

Используемый полупроводник представляет собой соединение, созданное путем объединения кремния и металла в конечный продукт с высокой проводимостью, называемый силицидом. Фактически, высокая проводящая способность силицида приводит к очень низкому значению сопротивления в Омах, что увеличивает протекание тока.

Однако более высокий ток приводит к очень небольшому падению прямого напряжения Vf менее 0,3–0,45 В. Прямое падение напряжения каждого соединения металл-кремнезем отличается друг от друга в зависимости от проводимости указанного металла. Обычно оно колеблется от 0,3 В до 0,5 В.

Применение и покупка

В процессе замены диода, вам могут понадобиться различные инструменты и приборы. Например, на этом сайте вы можете приобрести не только диоды, но и неодимовые магниты купить https://electronoff.ua/neodimovye-magnity

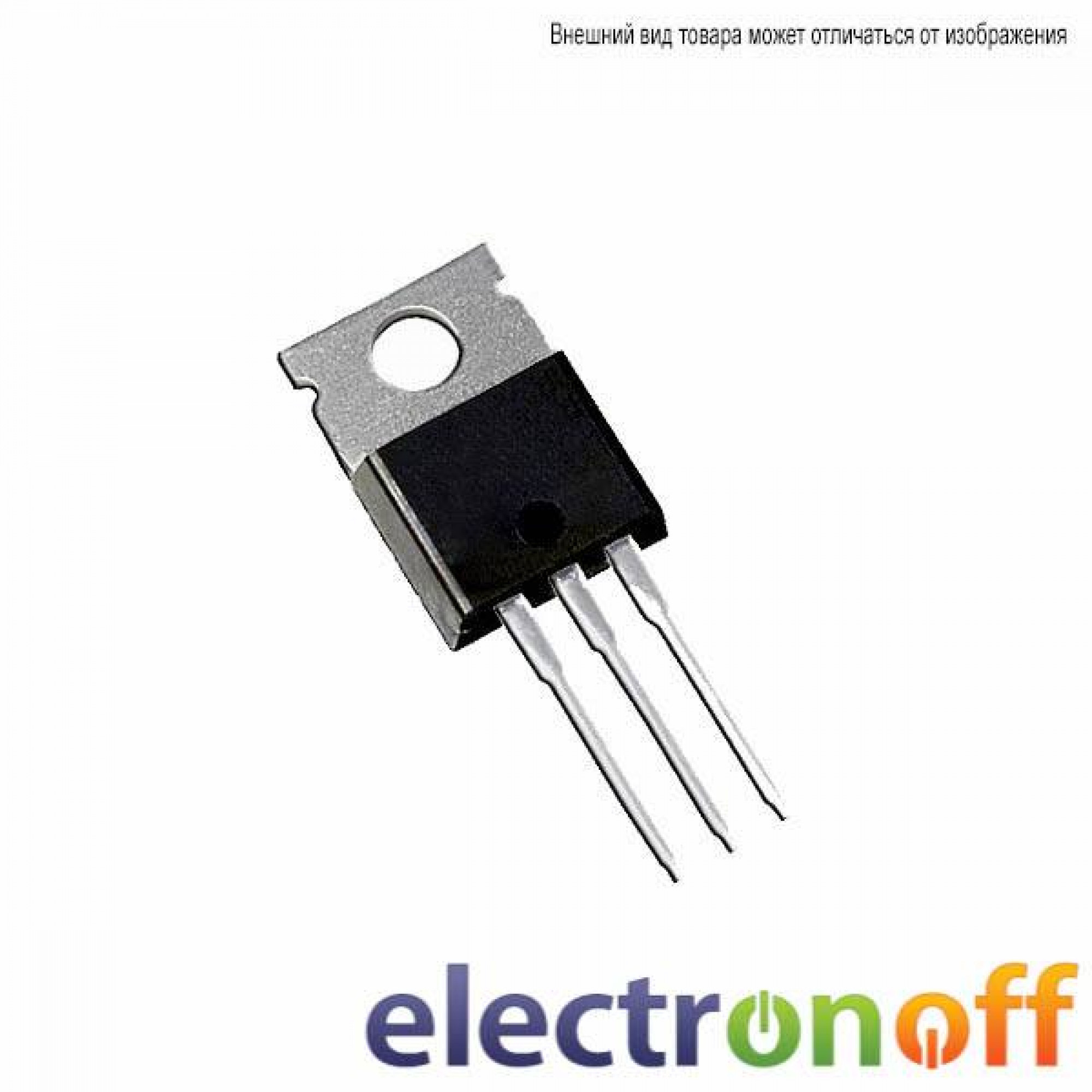

Диоды Шоттки в основном используются в качестве ВЧ-смесителей, силовых выпрямителей и т. д. Основной характерной особенностью диода Шоттки является его способность переходить из состояния проводимости в состояние блокировки. Следовательно, это делает его очень полезным в областях с низким напряжением включения.
